特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！

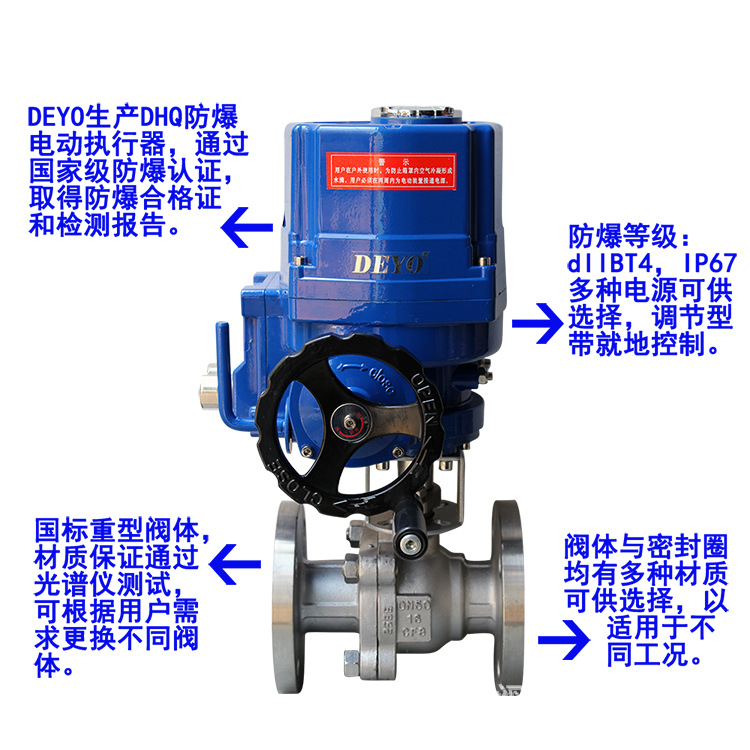

默认电压AC220V防爆开关型，防爆等级dIIBT4，国标304重型阀体，PTFE密封。其他材质请来电咨询或联系在线客服。
概述：

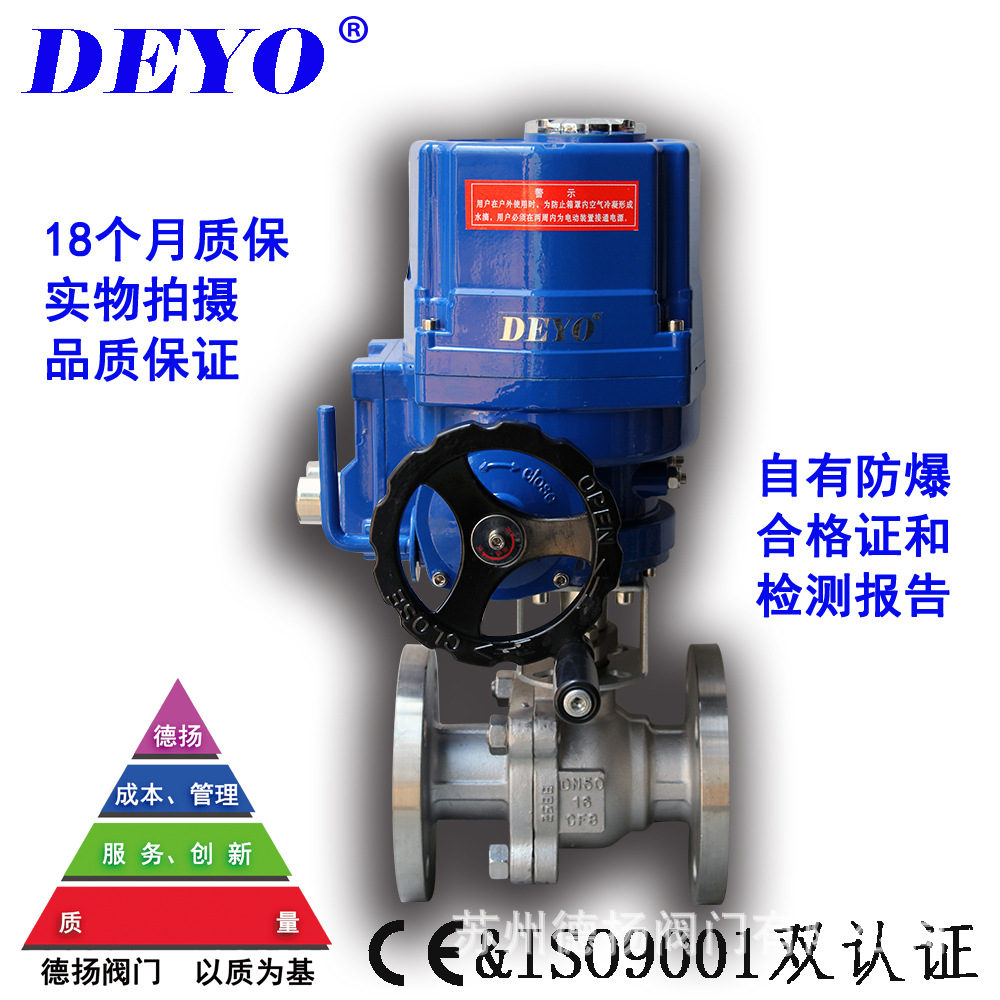

Q9E41F防爆电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。防爆电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
技术参数和性能
| CHQ系列防爆电动执行器技术参数 | Q9E41F防爆电动球阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～300mm |
| 输出力矩 | 80N·M～3000N·M | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 任选功能 | 开关型、调节型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 304/316/316L不锈钢 |
| 电 机 | 全封闭鼠笼式感应电机 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -20℃～70℃ | 阀座密封 | PTFE、PPL、金属密封 |
| 手动操作 | 机械离合机构 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 自锁装置 | 蜗轮、蜗杆机构提供自锁 | 适用介质 | 水、石油、酸碱类、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | Exd Ⅱ BT4 IP67 | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
外形尺寸
| 公称通径DN | L | L1 | H | D | D1 | 额定功率 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | |
| 15 | 130 | 258 | 277 | 95 | 65 | 15W |
| 20 | 140 | 258 | 282 | 105 | 75 | 15W |
| 25 | 150 | 258 | 295 | 115 | 86 | 15W |
| 32 | 165 | 258 | 302 | 136 | 100 | 15W |
| 40 | 180 | 258 | 310 | 146 | 110 | 15W |
| 50 | 200 | 258 | 319 | 160 | 125 | 15W |
| 65 | 220 | 338 | 381 | 180 | 145 | 40W |
| 80 | 250 | 338 | 391 | 195 | 160 | 40W |
| 100 | 280 | 368 | 452 | 215/230 | 180/190 | 90W |
| 125 | 320 | 368 | 500 | 245/270 | 210/220 | 90W |
| 150 | 360 | 368 | 519 | 280/300 | 240/250 | 90W |
| 200 | 400 | 410 | 595 | 335/360 | 295/310 | 180W |
| 250 | 533 | 410 | 625 | 405 | 355 | 180W |
| 300 | 610 | 410 | 760 | 460 | 410 | 180W |
订货说明
1、电源电压：DC24V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：防爆开关型、防爆调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：户外使用时最好给电动执行器外加防护盖子，防止老化。
3：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
4：请确定输入电压和配线接点是否正确。
5：禁止超负荷使用电动执行器。
