特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！
默认ATD双作用式，阀体阀芯全衬F46，不带附件。
概述：

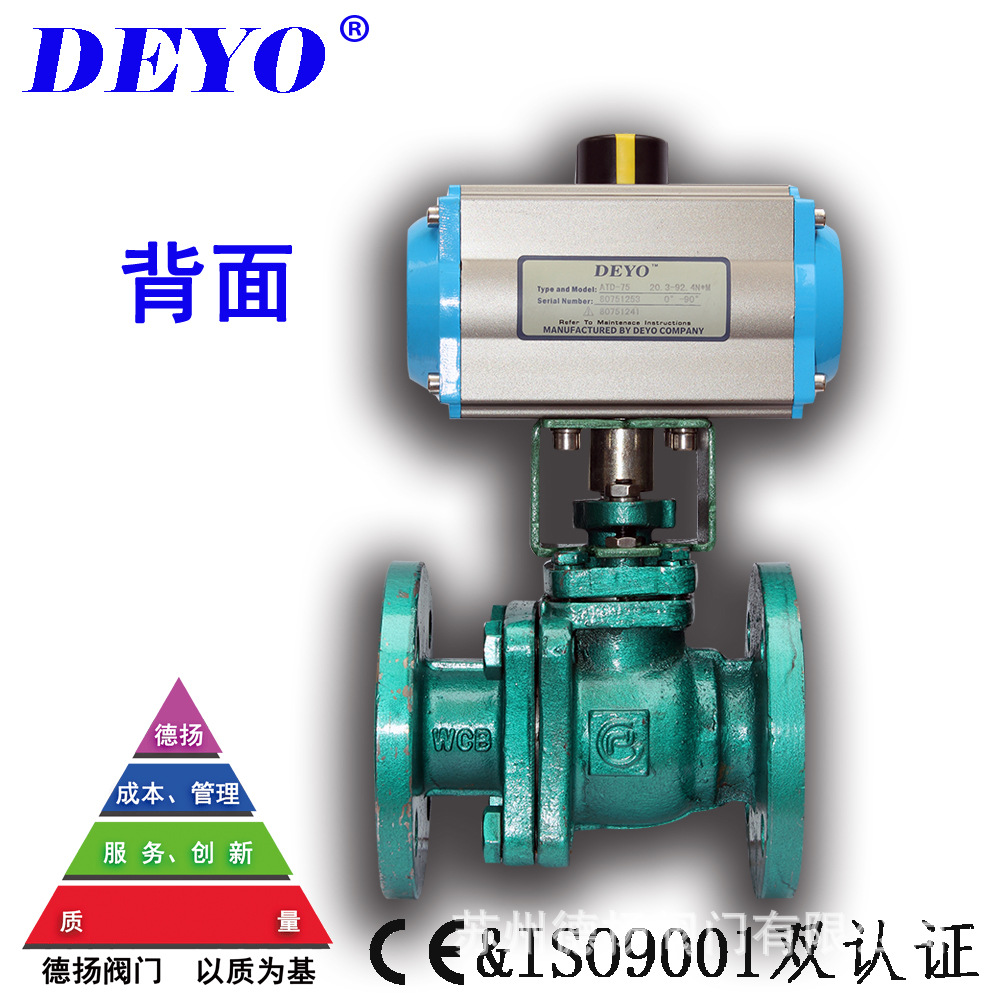

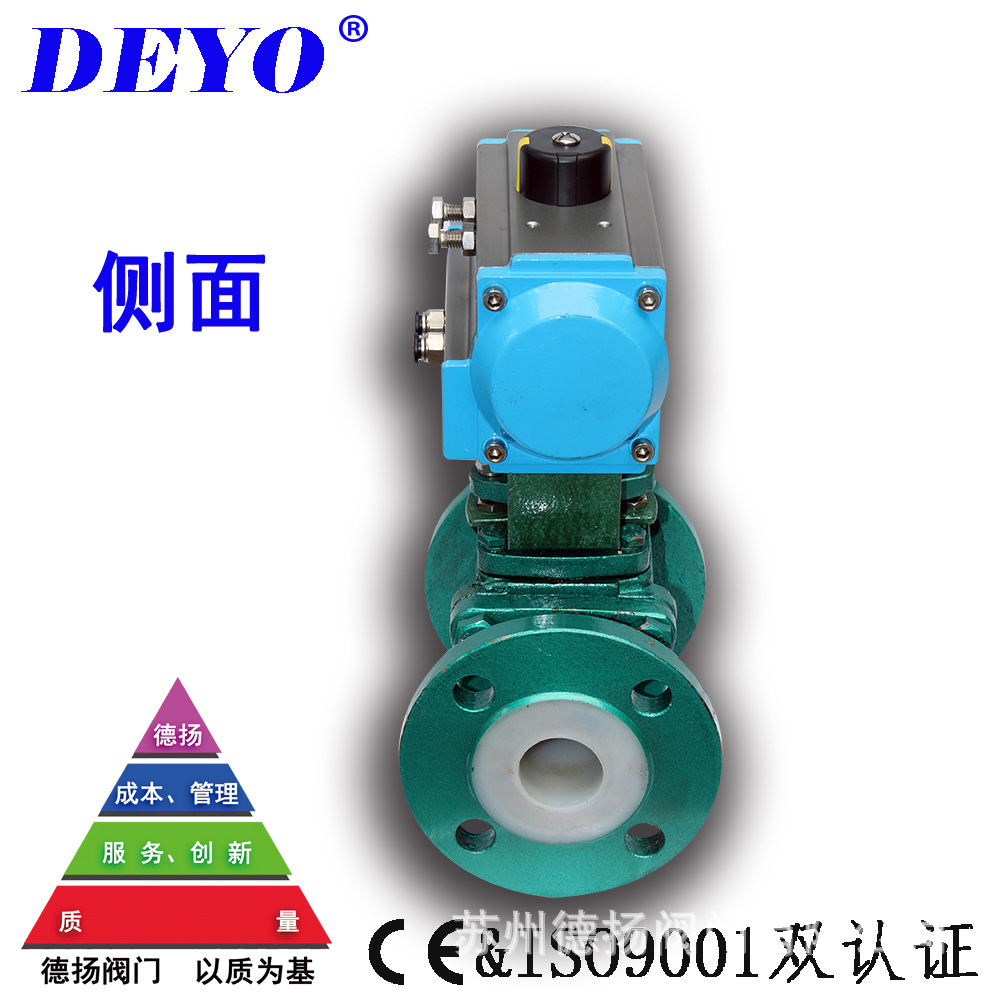

Q641F46气动衬氟球阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46）或PTFE，故具有可靠的耐腐蚀性和密封性，对酸、碱等强腐蚀性介质均能很好地应用。气动衬氟球阀适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
产品特点
1、气动衬氟球阀适用做调节流量的阀，具有精确的流量特性。
2、气动衬氟球阀适用带有固体物质的苛刻介质（PTFE密封不适用）。
3、气动衬氟球阀中轴密封是活动的压块，方便密封的检修。
4、连接端无外漏结构设计。
气动执行器
采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
| GTD/ATD气动执行器技术参数 | Q641F46气动衬氟球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～200mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 钢衬F46、F4、F3、PP、PO |
| 单作用：7N·M～2668N·M | 阀体材质 | 碳钢、304不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 钢衬F46、F4、F3、PP、PO |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | F46、F4、F3、PP、PO | |
| 动作范围 | 0～90°±5° | 温 度 | F46:-40℃～180℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 硝酸类、醋酸类、碱类、强氧化性介质等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
外形尺寸
| 公称通径DN | L | L1 | H | D | D1 | 执行器型号 |
| 15 | 130 | 140 | 182 | 95 | 65 | ATD-52 |
| 20 | 140 | 140 | 186 | 105 | 75 | ATD-63 |
| 25 | 150 | 158 | 208 | 115 | 86 | ATD-63 |
| 32 | 165 | 158 | 212 | 136 | 100 | ATD-75 |
| 40 | 180 | 210 | 269 | 146 | 110 | ATD-75 |
| 50 | 200 | 248 | 295 | 160 | 125 | ATD-83 |
| 65 | 220 | 248 | 306 | 180 | 145 | ATD-92 |
| 80 | 250 | 268 | 329 | 195 | 160 | ATD-105 |
| 100 | 280 | 345 | 384 | 215/230 | 180/190 | ATD-125 |
| 125 | 320 | 410 | 420 | 245/270 | 210/220 | ATD-160 |
| 150 | 360 | 438 | 440 | 280/300 | 240/250 | ATD-190 |
| 200 | 400 | 487 | 506 | 335/360 | 295/310 | ATD-210 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
