特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！

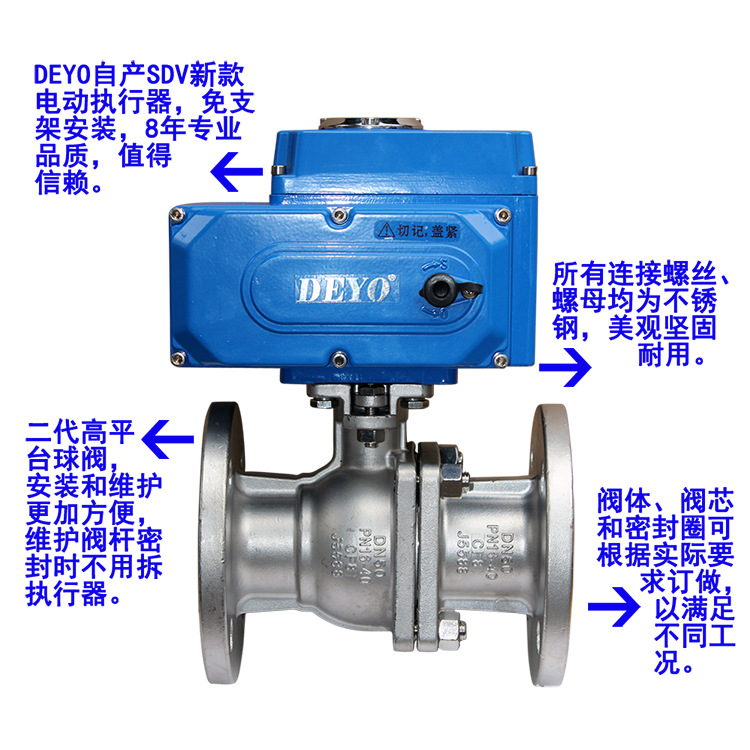

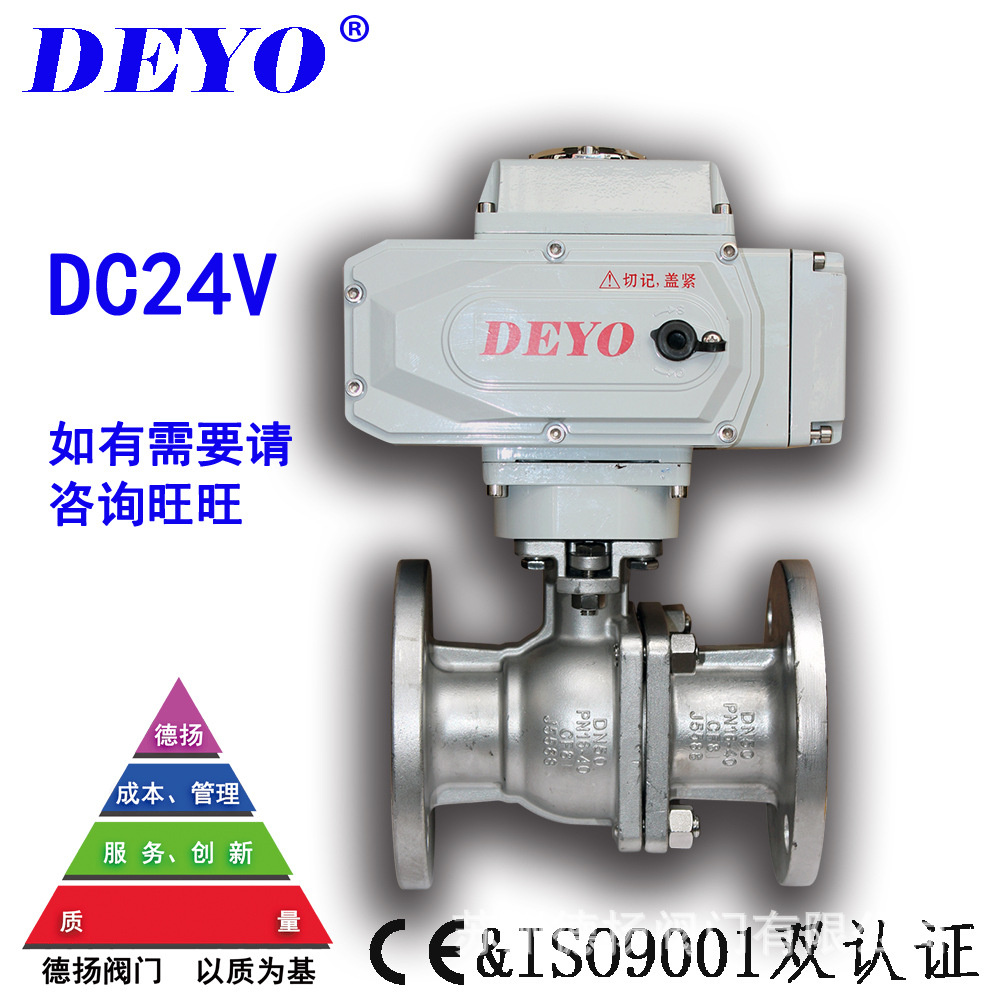

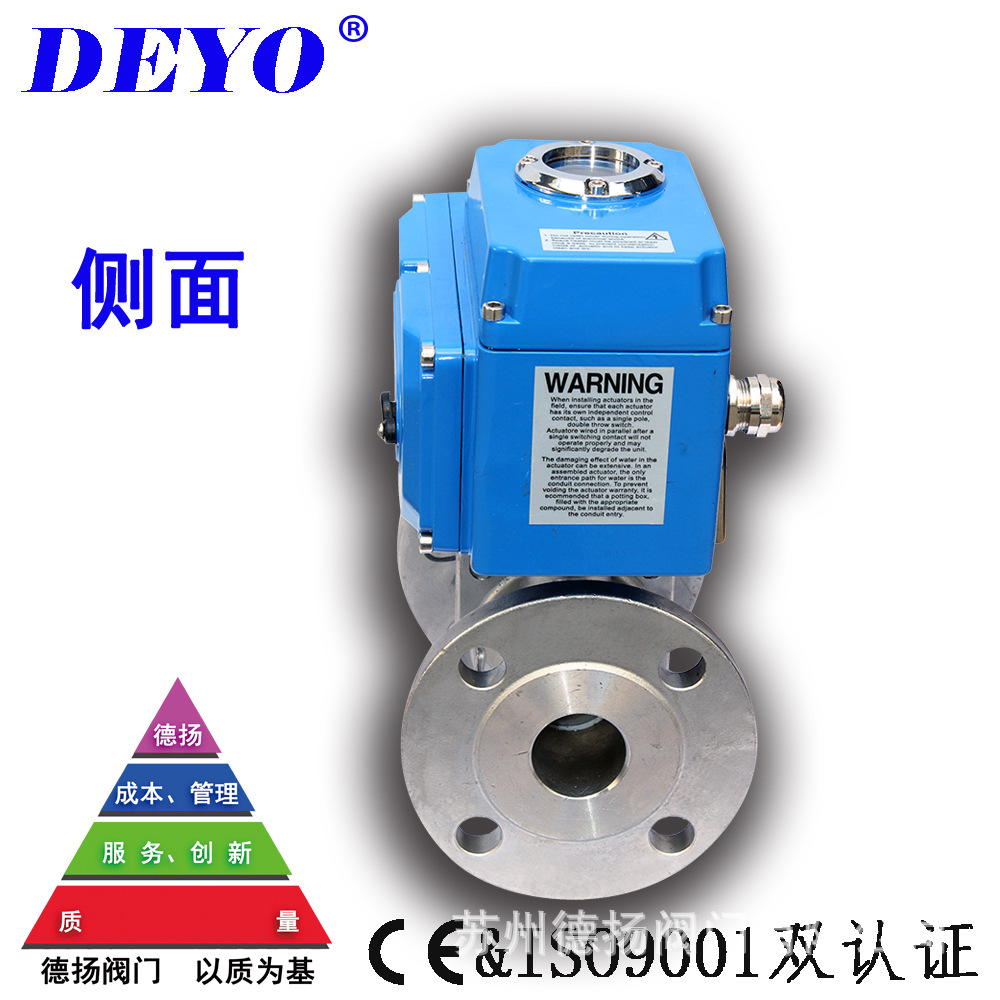

默认电压AC220V，无源触点信号开关型，二代高平台304不锈钢阀体，PTFE密封。
概述：
Q941F电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小，电动球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、电动球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动球阀的密封能力随着介质压力的增高而增大。
4、电动球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动球阀的使用寿命长。
6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、电动球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
技术参数和性能
| SDV系列电动球阀执行器技术参数 | Q941F高平台电动球阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5、4.0、6.4、10MPa |
| 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
外形尺寸
| 公称通径DN | L | L1 | W | H | D | D1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.1A |
| 20 | 140 | 119 | 110 | 260 | 105 | 75 | 15W | 0.1A |
| 25 | 150 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 200 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 220 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 250 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 400 | 288 | 235 | 470 | 335/360 | 295/310 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
