A47 1

A47

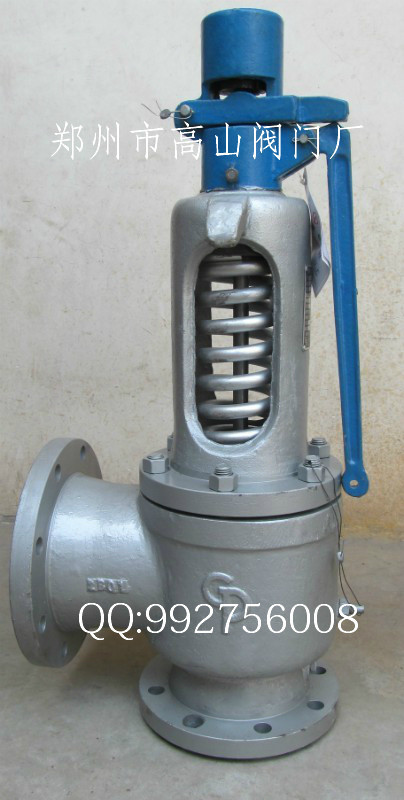

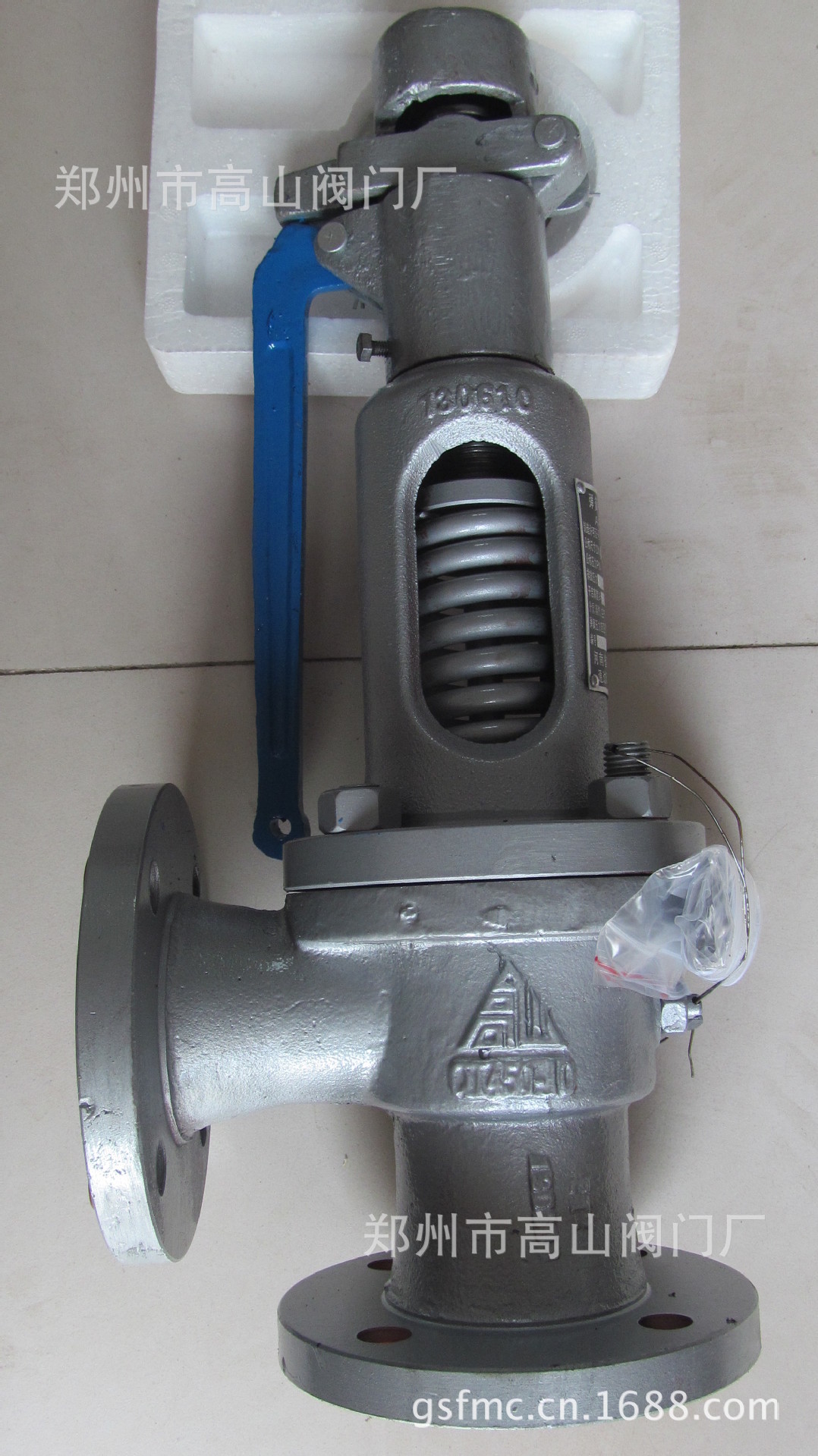

弹簧微启式安全阀 A47H-25

A47型主要性能规范：Main technical data
型号 type	整定压力范围 MPa Range of Adjusted pressure	密封试验压力 MPa sealing test pressure	排放压力 MPa built-up pressure	回座压力 MPa re-seating pressure	开启高度 mm Value Lift	适用介质 Suitable medium	适用温度 ℃ Suitable temperature	排量系数 coefficient of dischange
A47H-16C A47Y-16C	Ps0.1～0.6	Ps<0.3时 Ps-0.03 Ps≥0.03时 90%整定压力	≤1.2倍整定压力 setting pressure	≥80% 整定压力 setting pressure	≥1/20 喉径 Throat diameter	水、无腐蚀性的液体 Water, non-corrosiveness liquid	≤350℃	0.16
A47H-25 A47Y-25	Ps0.3～2.5
A47H-40 A47Y-40	Ps1.6～4.0
A47H-64 A47Y-64	Ps2.56～6.4
A47H-100	Ps6.4～10.0

主要外形尺寸及连接尺寸 Main size of Appearance
公称压力 Norminal pressure	图中符号 mark in chart	公称通径 DN/mm Inside Nominal Diameter
		25	32	4O	50	65	80	100	150
1.6 MPa	d0	20	25	32	40	50	65	80	125
	L	100	115	120	135	150	170	200	250
	L1	85	100	110	120	130	135	160	210
	H	230	310	360	410	420	440	515	675
	出口法兰 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN150
2.5 MPa	L	100	115	120	135	150	170	200	250
	L1	85	100	110	120	130	135	160	210
	H	230	310	360	410	420	440	515	675
	出口法兰 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN150
4.O MPa	L	100	115	120	135		170	200	250
	L1	85	100	110	12O		135	160	210
	H	250	310	360	410		503	580	742
	出口法兰 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50		PN16 DN80	PN16 DN100	PN16 DN150
6.4 MPa	L	115	130	135	160		170	220
	L1	100	110	120	13O		160	200
	H	280	300	360	410		510	600
	出口法兰 Dischange flange	PN25 DN25	PN25 DN32	PN25 DN40	PN25 DN50		PN25 DN80	PN25 DN100
10.O MPa	L	115	130		160
	L1	100	110		130
	H	280	300		410
	出口法兰 Dischange flange	PN25 DN32	PN25 DN32		PN25 DN50
