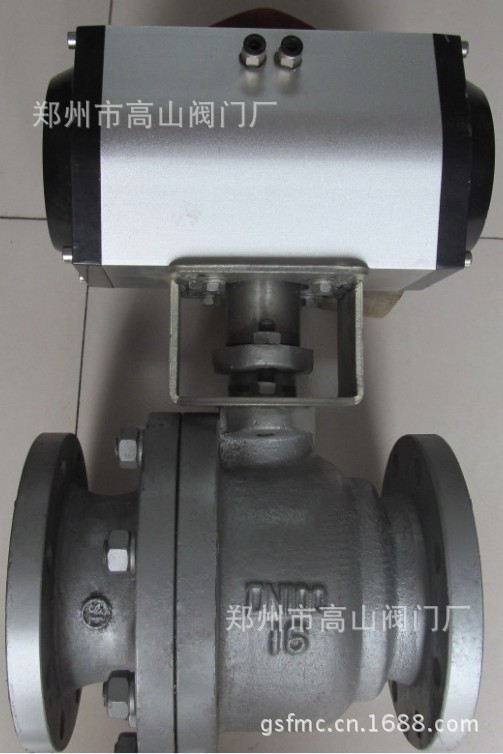

| 本阀门适用于工作温度为≤100C的液化石油气、天燃气等介质及要求严格防漏防火的管路上作启闭装置用。 |
| 主要性能规范 |
| 公称压力PN（MPa） | 试验压力Ps（MPa ） | 工作温度（°C） | 适用介质 | | 壳体 | 密封 | | 2.5 | 3.8 | 2.8 | ≤100 | 燃气、水、油品等 | | 4.0 | 6.0 | 4.4 |
|
| 主要零件材料 |
| 零件名称 | 阀体、阀盖 | 阀杆 | 填料 | 球体 | 密封圈 | | 材料 | WCB | 2Cr13 | 增强聚四氟乙烯 | 2Cr13 | 增强聚四氟乙烯 |
|
| 主要外形尺寸、连接尺寸 |
| 公司通径
DN(mm) | D3 | D2 | D1 | D | f0 | Z-φd | b | f | L | H | L0 | | 15 | 40 | 45 | 65 | 95 | 4 | 4-φ14 | 14 | 2 | 140 | 100 | 100 | | 20 | 51 | 55 | 75 | 105 | 4 | 4-φ14 | 16 | 2 | 152 | 112 | 160 | | 25 | 58 | 65 | 85 | 115 | 4 | 4-φ14 | 16 | 2 | 165 | 123 | 200 | | 32 | 66 | 78 | 100 | 135 | 4 | 4-φ18 | 18 | 2 | 178 | 150 | 200 | | 40 | 76 | 85 | 110 | 145 | 4 | 4-φ18 | 18 | 3 | 190 | 156 | 250 | | 50 | 88 | 100 | 125 | 160 | 4 | 4-φ18 | 20 | 3 | 216 | 172 | 250 | | 65 | 110 | 120 | 145 | 180 | 4 | 4-φ18 | 22 | 3 | 241 | 197 | 350 | | 80 | 121 | 135 | 160 | 195 | 4 | 4-φ18 | 22 | 3 | 283 | 222 | 400 | | 100 | 150 | 160 | 190 | 230 | 4.5 | 4-φ23 | 24 | 3 | 305 | 253 | 650 | | 125 | 176 | 188 | 220 | 270 | 4.5 | 4-φ25 | 28 | 3 | 381 | 275 | 650 | | 150 | 204 | 218 | 250 | 300 | 4.5 | 4-φ25 | 30 | 3 | 403 | 286 | 1100 | | 200 | 260 | 278 | 310 | 360 | 4.5 | 4-φ25 | 34 | 3 | 502 | 395 | 1125 | | 282▲ | 320▲ | 375▲ | 4-φ30▲ | 38▲ |
|
| |
