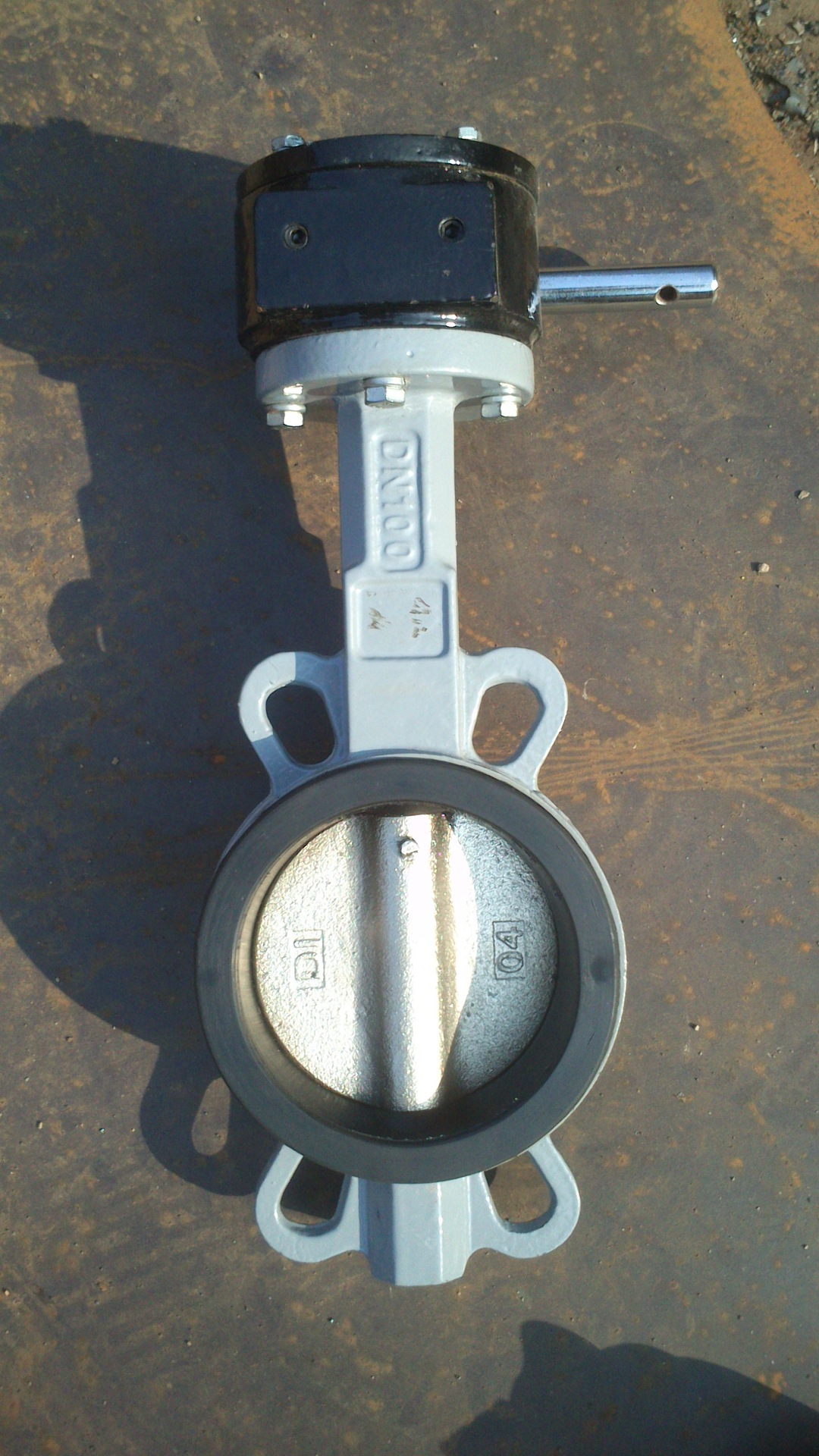

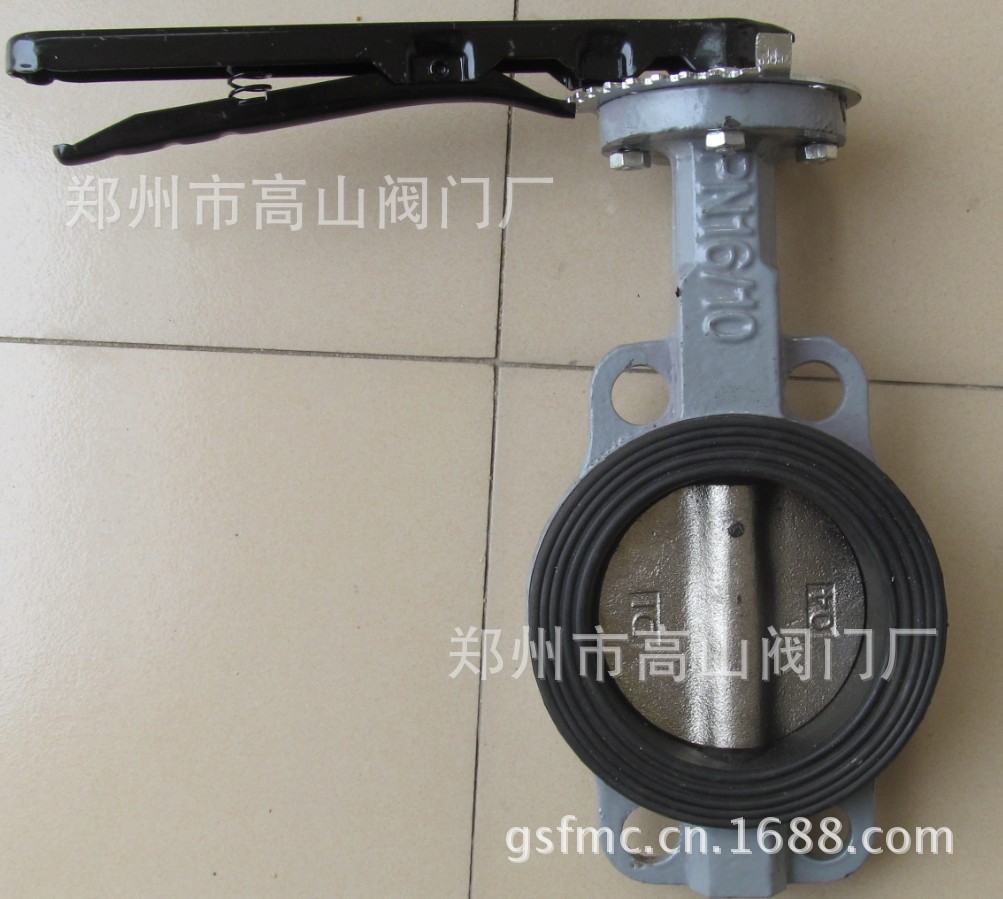

D371X,D671X,D971X中心垂直板对夹式软密封蝶阀
1.对夹式软密封蝶阀产品介绍：
软密封中线对夹式蝶阀的结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于化工、水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
3.对夹式软密封蝶阀结构特点：
(5)阀门的密封材料耐老化、耐腐蚀、使用寿命长等特点。
(3)可以任何位置安装、维修方便。
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(4)不锈钢阀门的密封件可以更换、密封性能可靠达到双向密封零泄漏。
(2)铸钢阀门操力矩小,操作方便,省力灵巧。
2. 对夹式软密封蝶阀应用范围：
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。
4.对夹式软密封蝶阀标准规范：
设计制造阀门标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
| 主要技术参数: | |||
| 公称通径DN（mm) | 50～2000 | 50～1600 | |
| 公称压力PN（MPa) | 0.6 | 1 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 气密封试验(MPa) | 0.6 | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 手柄、蜗轮传动、气动、电动 | ||
| 蝶阀密封材料选用和适用温度 | |||||||
| 材料品种 | 天然胶NR | 氯丁橡胶CR | 丁睛橡胶NBR | 乙丙橡胶EPDM | 聚四氟乙烯PTFE | 硅橡胶HTV/RTV | 氟橡胶VITON |
| 代号 | X | X | J | YBX | F | GX | FJ |
| 耐最高温度 | 85℃ | 93℃ | 100℃ | 120℃ | 200℃ | 250℃ | 150℃ |
| 耐最低温度 | -7℃ | -7℃ | -18℃ | -28℃ | -32℃ | -60℃ | -18℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤80℃ | ≤120℃ | ≤150℃ | ≤200℃ | ≤150℃ |
| ◆主要外形尺寸和连接尺寸（mm）: | |||||||||
| 公称 | 结构长度 | 外形尺寸(参考值) | 法兰尺寸和螺栓规格 | ||||||
| 通径 | 0.6MPa | 1.0MPa | 1.6MPa | ||||||
| （DN） | L | H1 | H2 | D1 | Z-φd | D1 | Z-φd | D1 | Z-φd |
| 50 | 43 | 80 | 160 | 110 | 4-φ14 | 120 | 4-φ18 | 125 | 4-φ18 |
| 65 | 46 | 88 | 175 | 130 | 4-φ14 | 136 | 4-φ18 | 145 | 4-φ18 |
| 80 | 46 | 96 | 180 | 150 | 4-φ118 | 160 | 4-φ18 | 160 | 4-φ18 |
| 100 | 52 | 114 | 200 | 170 | 4-φ18 | 185 | 4-φ18 | 180 | 4-φ18 |
| 125 | 56 | 128 | 213 | 200 | 4-φ18 | 215 | 4-φ18 | 210 | 4-φ18 |
| 150 | 56 | 140 | 225 | 225 | 4-φ18 | 238 | 4-φ22 | 240 | 4-φ22 |
| 200 | 60 | 175 | 260 | 280 | 4-φ18 | 295 | 4-φ22 | 295 | 4-φ22 |
| 250 | 68 | 202 | 290 | 335 | 4-φ18 | 357 | 4-φ22 | 355 | 4-φ26 |
| 300 | 78 | 242 | 330 | 395 | 4-φ22 | 407 | 4-φ22 | 410 | 4-φ26 |
| 350 | 78 | 266 | 360 | 445 | 4-φ22 | 467 | 4-φ22 | 470 | 4-φ30 |
| 400 | 102 | 298 | 390 | 495 | 4-φ22 | 515 | 4-φ26 | 525 | 4-φ33 |
| 450 | 114 | 315 | 410 | 550 | 4-φ22 | 565 | 4-φ26 | 585 | 4-φ36 |
| 500 | 127 | 348 | 430 | 600 | 4-φ22 | 620 | 4-M24 | 650 | 4-M30 |
| 600 | 154 | 400 | 490 | 705 | 4-φ26 | 725 | 4-M27 | 770 | 4-M33 |
| 700 | 165 | 520 | 550 | 810 | 4-φ26 | 840 | 4-M27 | 840 | 4-M33 |
| 800 | 190 | 591 | 610 | 920 | 4-φ30 | 950 | 4-M30 | 950 | 4-M36 |
| 900 | 216 | 660 | 680 | 1020 | 4-M27 | 1050 | 4-M30 | 1050 | 4-M36 |
| 1000 | 254 | 670 | 835 | 1120 | 4-M27 | 1160 | 4-M33 | 1170 | 4-M39 |
| 1200 | 1340 | 4-M30 | 1380 | 4-M36 | 1390 | 4-M45 | |||
| 1400 | 1560 | 4-M33 | 1590 | 4-M39 | 1590 | 4-M45 | |||
| 1600 | 1760 | 4-M33 | 1820 | 4-M45 | 1820 | 4-M52 | |||
