特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！
默认ATD双作用式，国标重型304阀体，PPL密封，法兰连接，不带附件。
概述：

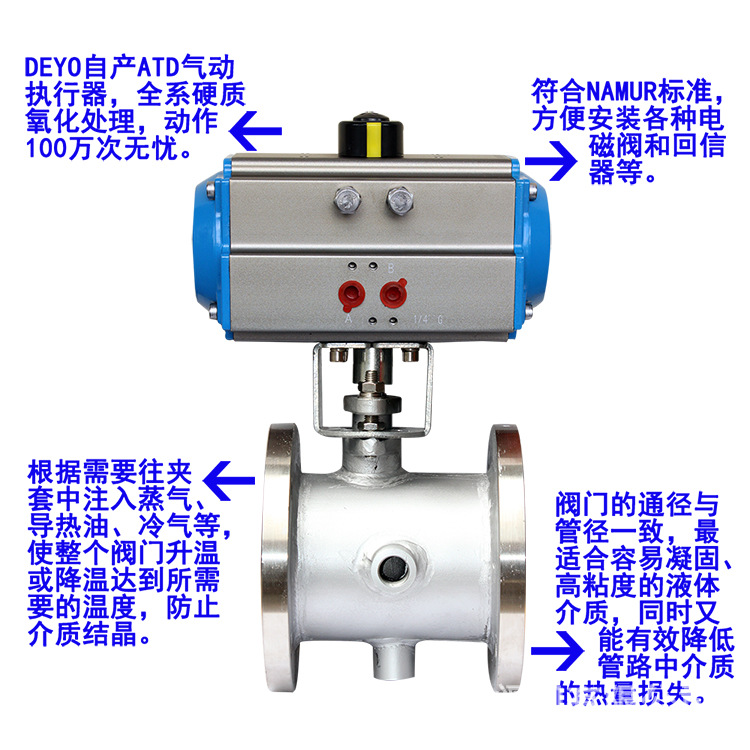

BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。可根据用户需要往夹套中注入蒸气、导热油、冷却水、冷气等，使整个阀门升温或降温达到所需要的温度，防止介质结晶。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
产品特点
1、由于采用整体式结构，因而电动保温球阀比一般球阀更小，重量更轻，且无外漏，密封性能良好。
2、夹套采用碳素钢管或304管焊接比铸造的更加耐压牢固。
3、整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1.0MPa。
4、即使外界温度降到零度以下，该阀仍操作灵活保证管道能断开，其优点是一般控制阀门所没有的。
执行机构
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能
| GTD/ATD气动执行器技术参数 | BQ641F气动保温球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～200mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PPL | |
| 动作范围 | 0～90°±5° | 温 度 | PPL≤300℃ |
| 接口螺纹 | GTD40～GTD83 G1/8″ | 适用介质 | 重油、胶类、巧克力等易凝固介质 |
| GTD110～GTD350/ATD52～270 G1/4″ | |||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 重量轻、密封性能好、保温保冷 |
外形尺寸
| 公称通径DN | L | L1 | H | D | D1 | 执行器型号 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 仅供参考 |
| 15 | 130 | 130 | 182 | 95 | 65 | ATD-52 |
| 20 | 140 | 140 | 186 | 105 | 75 | ATD-63 |
| 25 | 150 | 140 | 208 | 115 | 86 | ATD-63 |
| 32 | 165 | 170 | 212 | 136 | 100 | ATD-75 |
| 40 | 180 | 170 | 269 | 146 | 110 | ATD-75 |
| 50 | 200 | 186 | 295 | 160 | 125 | ATD-83 |
| 65 | 220 | 254 | 306 | 180 | 145 | ATD-92 |
| 80 | 250 | 254 | 329 | 195 | 160 | ATD-105 |
| 100 | 280 | 296 | 384 | 215/230 | 180/190 | ATD-125 |
| 125 | 320 | 384 | 420 | 245/270 | 210/220 | ATD-140 |
| 150 | 360 | 501 | 440 | 280/300 | 240/250 | ATD-160 |
| 200 | 400 | 533 | 506 | 335/360 | 295/310 | ATD-190 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
