特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！
默认ATD双作用式，国标重型304阀体，PTFE密封，L型丝口连接（T型按参照流向图备注几号），不带附件。
概述：
Q614/5F气动三通球阀可为L形和T形，L形（Q914F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q915F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。气动三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
技术参数和性能
| GTD/ATD气动执行器技术参数 | Q614/5F气动三通球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～50mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 | GTD40～GTD83 G1/8″ | 适用介质 | 水、石油、酸碱类、粘性流体、浆料、强氧化性介质等 |
| GTD110～GTD350/ATD52～270 G1/4″ | |||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |

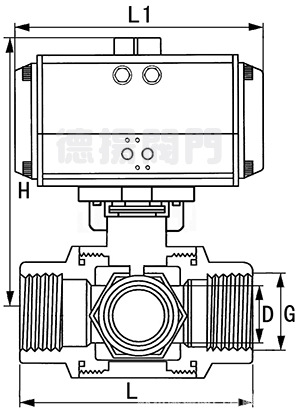

外形尺寸
| 公称通径DN | G | L1 | L | H | D | 执行器型号 |
| 15 | 1/2″ | 147 | 70 | 152 | 12 | ATD-52 |
| 20 | 3/4″ | 147 | 83 | 156 | 14 | ATD-52 |
| 25 | 1″ | 168 | 90 | 180 | 18 | ATD-63 |
| 32 | 1-1/4″ | 184 | 125 | 208 | 25 | ATD-75 |
| 40 | 1-1/2″ | 184 | 138 | 218 | 32 | ATD-75 |
| 50 | 2″ | 204 | 155 | 226 | 38 | ATD-83 |
| 65 | 2-1/2″ | 262 | 238 | 276 | 53 | ATD-92 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
