特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！

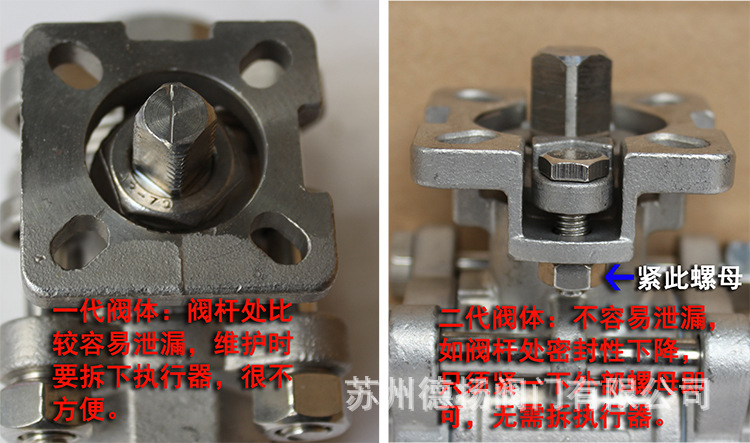

默认ATD双作用式，304二代高平台阀体，PTFE密封，三片式丝口连接，不带附件。
概述：
Q611F气动内螺纹球阀及对焊连接球阀分为整体式(一片式)、两片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点
1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔
4、双层阀杆填料与对压碟型弹片装置

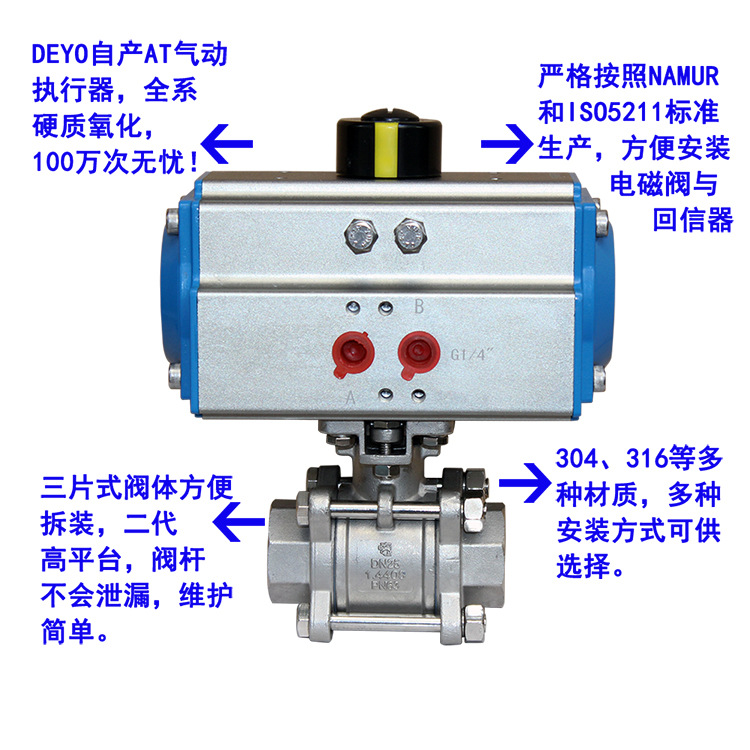

执行机构
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能
| GTD/ATD气动执行机构技术参数 | Q611F气动三片式球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～100mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 04/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤180℃、PPL≤300℃、金属密封≤400℃ |
| 接口螺纹 | GTD40～GTD83 G1/8″ | 结构型式 | 三片式、对焊式、承插焊式、二片式 |
| GTD110～GTD350/ATD52～270 G1/4″ | 适用介质 | 水、石油、酸类、粘性流体、浆料介质等 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 结构紧凑、体积小、流通能力大 |

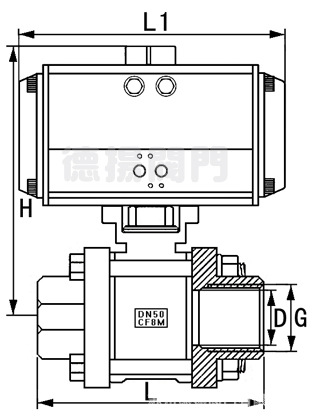

外形尺寸
| 尺 寸(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 三片式 | G | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
| D | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| 对焊式 | D | 24 | 28 | 34 | 41 | 49 | 62 | 78 | 94 | 124 |
| d | 15.8 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 | |
| L | 67 | 82 | 91 | 108 | 129 | 148 | 193 | 222 | 273 | |
| 承插焊式 | D | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| D1 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 | |
| L | 67 | 82 | 91 | 108 | 129 | 148 | 186 | 206 | 240 | |
| A | 9.5 | 11.1 | 12.7 | 14.3 | 15.89 | 17.4 | 26.9 | 28.8 | 34.5 | |
| 二片式 | D | 15 | 20 | 25 | 32 | 38 | 50 | 64 | 78 | 98 |
| L | 75 | 80 | 90 | 110 | 120 | 140 | 160 | 178 | 216 | |
| L1 | 130 | 130 | 140 | 186 | 186 | 186 | 254 | 254 | 296 | |
| H | 152 | 156 | 180 | 208 | 218 | 226 | 285 | 298 | 336 | |
| 执行器型号 | ATD-52 | ATD-52 | ATD-63 | ATD-75 | ATD-75 | ATD-83 | ATD-92 | ATD-105 | ATD-125 | |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
